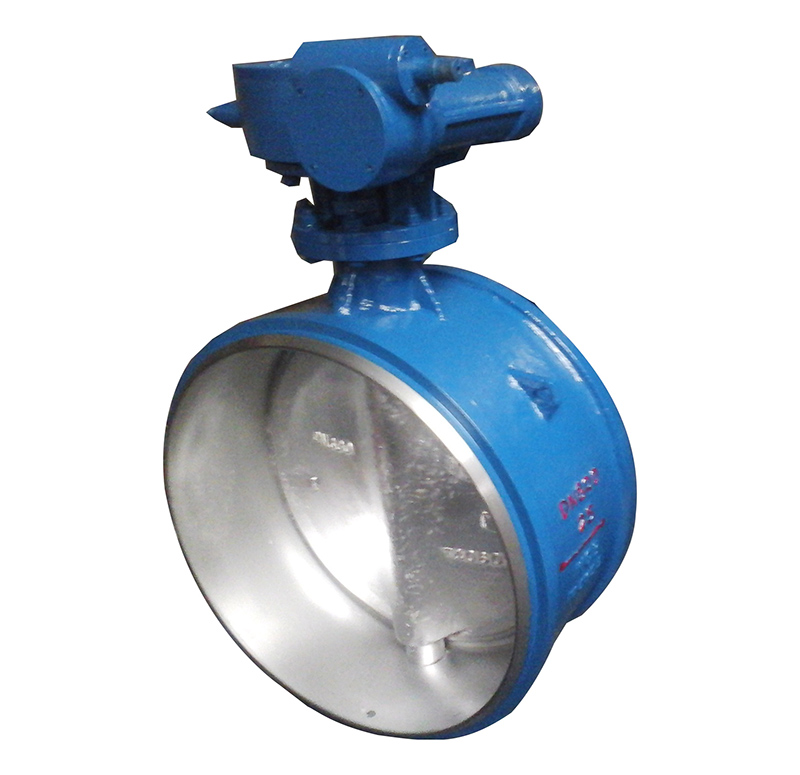

焊接蝶閥 網站首頁> 產品中心 >焊接蝶閥 >焊接蝶閥D363H
軟密封蝶閥：D341F46全襯氟法蘭式蝶閥
法蘭式蝶閥_用途及特點
軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質的作用。
D341F46全襯氟法蘭式蝶閥_主要特點：
1、設計新穎、合理、結構特點，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
D341F46采用標準
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000 GB/T9115.1-2000 JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
D341F46全襯氟法蘭式蝶閥_主要技術參數
公稱通徑 | DN(mm) | 50~2000 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸汽、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
零件名稱 | 材料 |
閥體 | 各種橡膠、聚四氟 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 |
代號 | X或J | XA或JA | XB或JB | XC、JC或F | XD或JD | XE或JE |
耐高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
公稱通徑 | 結構長度 | 外形尺寸（參考值） | 連接尺寸（標準值） | ||||||||||||||||
L | H | Dt341F46 | Dt641F46 | Dt941F46 | PN0.6MPa | PN1.0MPa | |||||||||||||
毫米 | 英寸 | 短 | 長 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | D | D1 | Z-d | |
50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 605 | 245 | 72 | 530 | 250 | 255 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 250 | 138 | 705 | 300 | 315 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 850 | 250 | 170 | 775 | 300 | 315 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 925 | 250 | 170 | 945 | 300 | 315 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 1035 | 450 | 220 | 1070 | 300 | 315 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
350 | 14 | 190 | 290 | 310 | 835 | 380 | 420 | 1070 | 450 | 220 | 1140 | 300 | 315 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
400 | 6 | 216 | 310 | 340 | 915 | 450 | 470 | 1190 | 650 | 220 | 1210 | 300 | 714 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
450 | 8 | 222 | 330 | 380 | 960 | 450 | 470 | 1250 | 650 | 280 | 1335 | 575 | 714 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
500 | 20 | 229 | 350 | 410 | 1020 | 480 | 470 | 1290 | 850 | 280 | 1415 | 575 | 714 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
600 | 24 | 267 | 390 | 470 | 1225 | 640 | 490 | 1455 | 850 | 380 | 1605 | 656 | 810 | 840 | 770 | 20-36 | 845 | 770 | 20-39 |
700 | 28 | 292 | 430 | 550 | 1355 | 640 | 660 | 1585 | 1250 | 380 | 1844 | 656 | 810 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
800 | 32 | 318 | 470 | 640 | 1470 | 640 | 660 | 1700 | 1250 | 280 | 2040 | 656 | 810 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
900 | 36 | 330 | 510 | 710 | 1545 | 650 | 900 | 1865 | 1250 | 280 | 2255 | 785 | 863 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
1000 | 40 | 410 | 550 | 770 | 1795 | 650 | 900 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
1200 | 48 | 470 | 630 | 890 | 1965 | 650 | 900 | 2226 | 1500 | 380 | 2640 | 785 | 863 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
